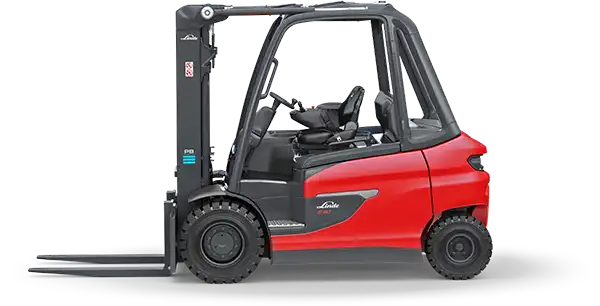

Carrelli elevatori elettrici  E35-E50

PORTACARICHI UNIVERSALE

Per tornare alla gamma di prodotti Linde

Massima potenza per molteplici utilizzi

La serie prodotta E35 – E50 offre carrelli elevatori elettrici con portata compresa tra 3,5 e 5 tonnellate con numerose varianti di struttura e dotazione per poter soddisfare in modo ottimale i requisiti di utilizzo più disparati. Sono disponibili modelli compatti per spazi stretti, ma anche carrelli elevatori con interasse lungo per carichi ingombranti. Due potenti motori a corrente trifase integrati nell’assale anteriore compatto garantiscono un’elevata frequenza di movimentazione insieme agli elementi di comando progettati per precisione e manovrabilità intuitiva. Con doppi pedali il conducente controlla direzione di marcia e accelerazione, mentre con i joystick del Linde Load Control integrati nel bracciolo le funzioni di sollevamento, senza sforzi fisici superflui. I cilindri di brandeggio posizionati sopra la cabina e un controllo elettronico di trazione garantiscono una movimentazione sicura del carico. Il caricabatteria di bordo opzionale offre flessibilità ed economicità aggiuntive.

PROPRIETÀ

Sicurezza

I carrelli elevatori elettrici di questa serie prodotta sono già dotati in serie di alcuni componenti e funzioni di sicurezza che proteggono dai danni conducente, carico e infrastruttura. Il Linde Protector Frame collega il tetto della cabina del conducente e il telaio della cabina formando una struttura protettiva chiusa e robusta. Circuiti di comando ridondanti, controllo elettronico di trazione, cilindri di brandeggio posizionati sopra la cabina, che stabilizzano il montante e garantiscono un’alta capacità di carico residua, supportano la movimentazione sicura del carico. Profili del montante sottili e inseriti l’uno nell’altro migliorano la visuale su carico e ambiente di lavoro circostante. Inoltre, sono disponibili numerosi sistemi di sicurezza opzionali franco fabbrica e come soluzione di ammodernamento.

  • ampia dotazione di sicurezza di serie
  • controllo della trazione e componenti con visibilità ottimizzata
  • protezione di conducenti, carichi e ambiente circostante
  • numerosi sistemi di sicurezza opzionali franco fabbrica e come soluzione di ammodernamento

Ergonomia

Un elevato comfort di utilizzo costituisce il presupposto per lavorare in modo sicuro ed efficiente con un carrello elevatore. Per questo, tutti gli elementi di controllo dei modelli E35 – E50 sono disposti intorno al conducente in modo ergonomico e manovrabile intuitivamente. Il conducente controlla tutte le funzioni del carrello elevatore senza movimenti superflui che affaticano il corpo. Nell’unità composta da bracciolo e sedile regolabile in molteplici modi sono integrate le leve di comando del Linde Load Control per il comando delle funzioni del montante, mentre tramite il doppio pedale vengono controllate direzione di marcia e velocità. Inoltre, cuscinetti di gomma disaccoppiano montante e asse sterzante da telaio e cabina per evitare che vibrazioni e urti siano trasmessi al conducente.

  • elementi di comando ergonomici
  • diverse opzioni di regolazione di bracciolo e sedile
  • Linde Load Control per comando sensibile delle funzioni del montante
  • efficiente comando a doppio pedale

Movimentazione

L’interazione ottimale di potenti componenti di azionamento e un preciso sistema di comando garantiscono un’elevata produttività della serie prodotta E35 – E50. I due motori a corrente trifase protetti da polvere e spruzzi d’acqua con freni esenti da manutenzione sono integrati nell’assale compatto di Linde, mentre gli elementi di potenza sono montati direttamente sull’assale. Insieme alla struttura di controllo costituita dal comando a doppio pedale di Linde, per direzione di marcia e accelerazione, e Linde Load Control, per le funzioni del montante di sollevamento, consentono di muovere i carrelli elevatori elettrici con precisione millimetrica e maneggevolezza in spazi stretti e di manovrare carichi in modo preciso e sicuro. Dinamiche di guida regolabili su tre livelli consentono inoltre uno sviluppo della potenza adattato alla situazione di utilizzo.

  • assale compatto Linde con due motori
  • preciso comando a doppio pedale
  • Linde Load Control per movimentazione del carico con la punta delle dita
  • dinamiche di guida regolabili individualmente

Assistenza

I carrelli elevatori della serie di modelli E35 – E50 traggono vantaggio da componenti robusti e comprovati. I componenti principali del carrello elevatore, come l’asse sterzante completo e il motore trifase per l’idraulica di sollevamento, sono esenti da manutenzione. I componenti di manutenzione sono facilmente accessibili e possono essere sostituiti in modo rapido grazie a un design studiato appositamente per agevolare la manutenzione. Grazie ai lunghi intervalli di manutenzione, la prima revisione deve essere eseguita dopo 1.000 ore di funzionamento, mentre il cambio dell’olio idraulico è necessario solo dopo 6.000 ore. Con l’aiuto di uno speciale sistema diagnostico il carrello elevatore può essere inoltre adattato ai requisiti individuali delle caratteristiche di guida.

  • assenza di manutenzione per i componenti importanti del carrello elevatore
  • lunghi intervalli di manutenzione
  • facile accessibilità a tutti i componenti
  • adattamento a requisiti individuali

DATI TECNICI

Model Portata/Carico Sollevamento Velocità, con / senza carico Voltaggio della batteria / capacità nominale (5h) Corridoio con pallet 800 x 1200 longitudinale
E35/600H 3,5 (t) 3100 (mm) 18 / 18 km/h 80 / 700/775 (V)/(Ah) o. kWh 4154 (mm)
E35/600H_’5Pz/625Ah’ 3,2 (t) 3100 (mm) 18 / 18 km/h 80 / 575/625 (V)/(Ah) o. kWh 4154 (mm)
E40/600H 4,0 (t) 3100 (mm) 18 / 18 km/h 80 / 700/775 (V)/(Ah) o. kWh 4164 (mm)
E40/600HL 4,0 (t) 3100 (mm) 18 / 18 km/h 80 / 840 (V)/(Ah) o. kWh 4309 (mm)
E40/600HL_’6Pz/750Ah’ 3,8 (t) 3100 (mm) 18 / 18 km/h 80 / 750 (V)/(Ah) o. kWh 4309 (mm)
E40/600H_’5Pz/625Ah’ 3,8 (t) 3100 (mm) 18 / 18 km/h 80 / 575/625 (V)/(Ah) o. kWh 4164 (mm)
E40/600H Cabina rialzata 4,0 (t) 3800 (mm) 18 / 18 km/h 80 / 700/775 (V)/(Ah) o. kWh 4164 (mm)
E40/600L-Container 4,0 (t) 4225 (mm) 18 / 18 km/h 80 / 840 (V)/(Ah) o. kWh 4309 (mm)
E45/600H 4,5 (t) 3100 (mm) 18 / 18 km/h 80 / 700/775 (V)/(Ah) o. kWh 4184 (mm)
E45/600HL 4,5 (t) 3100 (mm) 18 / 18 km/h 80 / 840 (V)/(Ah) o. kWh 4309 (mm)
E45/600HL_’6Pz/750Ah’ 4,3 (t) 3100 (mm) 18 / 18 km/h 80 / 750 (V)/(Ah) o. kWh 4309 (mm)
E45/600HL Cabina rialzata 4,5 (t) 3800 (mm) 18 / 18 km/h 80 / 840 (V)/(Ah) o. kWh 4309 (mm)
E45/600H_’5Pz/625Ah’ 4,3 (t) 3100 (mm) 18 / 18 km/h 80 / 575/625 (V)/(Ah) o. kWh 4184 (mm)
E45/600L-Container 4,5 (t) 4225 (mm) 18 / 18 km/h 80 / 840 (V)/(Ah) o. kWh 4309 (mm)
E50/500HL 4,99 (t) 3100 (mm) 18 / 18 km/h 80 / 840 (V)/(Ah) o. kWh 4309 (mm)
E50/500HL_’6Pz/750Ah’ 4,8 (t) 3100 (mm) 18 / 18 km/h 80 / 750 (V)/(Ah) o. kWh 4309 (mm)
E50/500L-Container 4,99 (t) 3925 (mm) 18 / 18 km/h 80 / 840 (V)/(Ah) o. kWh 4309 (mm)
E50/600HL 4,99 (t) 2900 (mm) 18 / 18 km/h 80 / 840 (V)/(Ah) o. kWh 4309 (mm)
E50/600HL_’6Pz/750Ah’ 4,8 (t) 2900 (mm) 18 / 18 km/h 80 / 750 (V)/(Ah) o. kWh 4309 (mm)
E50/600L-Container 4,99 (t) 3925 (mm) 18 / 18 km/h 80 / 840 (V)/(Ah) o. kWh 4309 (mm)

EQUIPAGGIAMENTO OPTIONAL

Postazione di lavoro del conducente girevole

Sul carrello elevatore è possibile installare un meccanismo tramite il quale sedile, piantone dello sterzo e pedaliera possono essere ruotati insieme di 70 gradi. In tal modo il conducente gode di un’ottima visuale in retromarcia. Questo sistema serve a proteggere la salute dell’operatore e a garantire una maggiore sicurezza.

Caricabatteria di bordo in alta frequenza

Il caricabatteria di bordo in alta frequenza opzionale consente di caricare la batteria in modo pratico e rapido, indipendentemente dal luogo, in qualunque presa. L’elevato rendimento, la ricarica a temperatura controllata e il sistema automatico di conservazione e compensazione garantiscono un processo di ricarica efficiente dal punto di vista energetico. Pertanto, non è più necessario uno spazio di ricarica separato.

Protezione dei cilindri idraulici

I cilindri idraulici dei carrelli elevatori possono essere dotati di un dispositivo di protezione adatto, in modo che non vengano danneggiati in caso di caduta del carico.

Dotazioni per cella frigo

Per l’utilizzo nelle celle frigo, Linde offre ulteriori equipaggiamenti speciali, tra cui cabine del conducente antiappannanti e riscaldabili, materiali plastici resistenti al freddo e plance di comando e pedali che possono essere manovrati anche con abbigliamento di protezione dal freddo.

Sedile girevole

Grazie al sedile girevole, viene assicurata la massima visibilità anche in retromarcia. Il sedile può essere ruotato di 45 gradi con la funzione di controllo del carico Linde Load Control. Ha un design ergonomico e uno schienale regolabile.

Parasole

Soprattutto per l’utilizzo all’esterno la cabina del conducente può essere protetta dai raggi solari sopra e davanti attraverso un parasole, senza limitare la visuale.
