Carrelli elettrici Linde E12 – E20 EVO (a tre ruote)

UN CONCENTRATO DI FORZA E AGILITÀ

Per tornare alla gamma di prodotti Linde

Ampia varietà di modelli e massima versatilità di guida

I carrelli a tre ruote della serie E12-E20 EVO offrono un’ampia gamma di modelli con batterie di diverse capacità, altezze di ingombro o larghezze dei corridoi differenti e possono quindi essere configurati in base alle esigenze di ogni singolo cliente. I carrelli consentono anche una movimentazione precisa dei carichi in spazi ristretti. Grazie allo speciale assale girevole, il conducente può sfruttare un angolo di sterzata fino a 180 gradi. Due motori trifase integrati nell’asse anteriore, alimentati da 24 o 48a160volt, offrono elevate accelerazioni e velocità finali. L’energia viene fornita da batterie da 24 o 48 Volt. Il sistema di gestione dell’energia assicura che le batterie siano utilizzate al massimo della loro capacità, riducendo al minimo i consumi. Tutti i modelli di carrelli elevatori E12 – E20 EVO possono essere anche dotati di batterie agli ioni di litio. Consentono un efficiente funzionamento in più turni senza sostituire la batteria.

CLICCA SULL’IMMAGINE QUI SOTTO PER VEDERE IL MODELLO 3D

<iframe width="1280" height="720" data-original-width="640" data-original-height="360" src="https://linde.blob.core.windows.net/3dviewer/embed.html?vehicle=E16Dreirad&pois=0" id="vehicleViewer" allowfullscreen=""><!-- [et_pb_line_break_holder] --></iframe><script async src="//cdn.thinglink.me/jse/responsive.js"></script>

PROPRIETÀ

Sicurezza

I carrelli elevatori dispongono di numerosi dispositivi di sicurezza di serie. Il ProtectorFrame di Linde protegge il conducente. Tetto e telaio costituiscono una zona di protezione chiusa e massiccia. I cilindri basculanti stabilizzano il montante e consentono l’utilizzo di profili sottili del montante di sollevamento. Al conducente viene garantita pertanto una visibilità ottimale sul carico e sull’ambiente di lavoro circostante. Tutti i circuiti del comando sono ridondanti e assicurano quindi la massima protezione in caso di guasto e un’elevata sicurezza operativa. Il controllo della trazione garantisce un’erogazione di potenza ottimale anche in condizioni difficili. Un’ulteriore protezione è fornita da numerosi sistemi di sicurezza opzionali disponibili in dotazione come soluzioni di retrofit.

  • funzioni di sicurezza di serie
  • protezione di conducenti, carichi e ambiente circostante
  • Tetto di protezione e componenti appositamente ottimizzati dal punto di vista della visibilità.
  • ottima trazione grazie al relativo controllo
  • numerosi sistemi di sicurezza opzionali disponibili in dotazione come soluzioni di retrofit.

Ergonomia

Come tutti i carrelli elevatori a marchio Linde, anche i carrelli della serie E12 – E16 Evo sono progettati secondo principi ergonomici per ridurre l’affaticamento dell’operatore e garantire un’elevata produttività. Il comando avviene tramite il sensibile Linde Load Control per tutte le funzioni del montante e l’efficiente comando a doppio pedale. La cabina spaziosa offre ampio spazio per i piedi e numerose superfici di appoggio. Montante e assale sono disaccoppiati da telaio e cabina. In questo modo le vibrazioni non vengono trasmesse né alla cabina né al conducente. Tra le caratteristiche salienti della generazione EVO ci sono anche un gradino di accesso più ampio e diverse opzioni di regolazione di bracciolo e sedile.

  • ingresso ottimizzato e disposizione ergonomica degli elementi di comando
  • efficiente comando a doppio pedale
  • comando sensibile delle funzioni del montante tramite Linde Load Control
  • diverse opzioni di regolazione individuali di bracciolo e sedile

Movimentazione

Il punto di forza del carrello elevatore a tre ruote è nella sua flessibilità: grazie allo speciale asse girevole, il conducente può sfruttare un angolo di sterzata di 180 gradi; il carrello elevatore ruota sul punto centrale dell’assale anteriore. Le due ruote anteriori ruotano durante la sterzata in modo controrotante. In questo modo, sulle gomme viene applicato un carico minore e il pavimento è protetto. La resistenza minima in sterzata permette di ridurre il consumo di energia. Inoltre, Linde Load Control nell’interazione con l’azionamento anteriore a due motori garantisce una movimentazione dei carichi sicura e precisa al millimetro. Il montante può essere facilmente azionato e controllato con la punta delle dita. I conducenti possono eseguire contemporaneamente le funzioni di sollevamento e inclinazione. Tramite dinamiche di guida regolabili individualmente è possibile adattare la performance alla situazione di utilizzo.

  • Massima manovrabilità negli spazi più stretti
  • Le ruote ruotano nella direzione opposta durante la sterzata
  • Basso consumo di energia, protezione di gomme e pavimenti
  • Movimentazione del carico sicura con Linde Load Control e azionamento anteriore a due motori
  • Dinamiche di guida regolabili individualmente

Service

I carrelli elevatori elettrici E12 – E20 EVO presentano intervalli di manutenzione particolarmente economici: la prima manutenzione deve essere eseguita dopo 1.000 ore di funzionamento. L’olio del cambio trasmissione deve essere sostituito dopo 3.000 ore di funzionamento, mentre un cambio dell’olio idraulico è necessario solamente dopo 6.000 ore. Già nella progettazione costruttiva dei carrelli elevatori si tiene conto di aspetti legati all’assistenza. Vi rientrano un facile accesso a tutti i componenti in caso di riparazione, sportelli di assistenza per la manutenzione e interventi di manutenzione minimi. Pezzi centrali e fortemente sollecitati del carrello elevatore sono completamente esenti da manutenzione, tra cui l’asse sterzante integrato con freni e motori a corrente trifase, i cilindri del montante e di brandeggio e l’ingranaggio riduttore. I pezzi di ricambio possono essere montati in modo particolarmente semplice.

  • prima manutenzione dopo 1.000 ore di funzionamento
  • componenti principali del carrello elevatore, come i motori elettrici, esenti da manutenzione
  • cambio dell’olio idraulico solo dopo 6.000 ore di funzionamento
  • sostituzione rapida dei componenti grazie alla struttura appositamente progettata per una facile manutenzione
  • ottimizzazione tecnica continua

DATI TECNICI

Model Portata/Carico
E12 1,2 (t)
E14 1,4 (t)
E15 1,5 (t)
E16 1,6 (t)
E16C 1,6 (t)
E16H 1,6 (t)
E16L 1,6 (t)
E18 1,8 (t)
E18L 1,8 (t)
E20L 2,0 (t)

EQUIPAGGIAMENTO OPTIONAL

Ventilazione attiva della batteria

Rapido, comodo e sicuro: la ventilazione automatica della batteria consente una procedura di carico pratica. Alla base di questo sistema c’è un’interfaccia Plug & Play che si trova sopra lo sportello posteriore del carrello elevatore. In questo modo, per la ricarica l’operatore non deve aprire né sportelli né il coperchio del vano batteria.

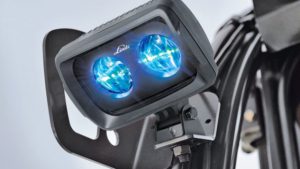

BlueSpot™

Il dispositivo visivo di avviso di transito Linde BlueSpot™ aumenta la sicurezza in azienda, perché il fascio di luce LED rende visibili i carrelli elevatori senza generare rumore.

Varianti del montante di sollevamento

Le diverse varianti del montante di sollevamento offerte da Linde consentono di ottenere un rapporto ottimale tra sollevamento e ingombro in altezza, a seconda dell’applicazione. Sono disponibili montanti standard con sollevamento fino a 5.650 mm, montanti duplex (alzata libera completa) con sollevamento fino a 4.145 mm e montanti triplex (alzata libera completa) con sollevamento fino a 6.075 mm.

Caricabatteria di bordo in alta frequenza

Il caricabatteria di bordo in alta frequenza opzionale consente di caricare la batteria in modo pratico e rapido, indipendentemente dal luogo, in qualunque presa. L’elevato rendimento, la ricarica a temperatura controllata e il sistema automatico di conservazione e compensazione garantiscono un processo di ricarica efficiente dal punto di vista energetico. Pertanto, non è più necessario uno spazio di ricarica separato.

Dispositivo idraulico di estrazione della batteria

Sostituzione della batteria rapida e comoda: premendo un pulsante, il dispositivo idraulico di estrazione sviluppato da Linde può estrarre fino al 60 percento della batteria fuori dal carrello elevatore. Quindi la batteria può essere prelevata dal carroponte o da un secondo carrello elevatore. L’opzione è disponibile per i carrelli elevatori E12 – E50.

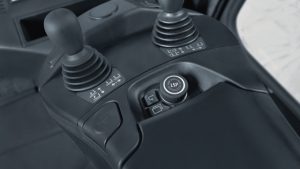

Linde Safety Pilot

L’uso del Safety Pilot di Linde Material Handling permette di evitare incidenti di ribaltamento quando si lavora con il carrello elevatore a contrappeso.
